Les capteurs des pompes à chaleur géothermiques

Le principe est simple, il consiste à capter les calories du sol grâce à un réseau de tubes enterrés dans lesquels circulent un fluide colporteur. Ce circuit est relié à une pompe à chaleur qui transmet l’énergie au réseau de chauffage de la maison.

La chaleur puisée du sol

Les pompes à chaleur géothermiques fonctionnent à partir de deux types de capteurs :

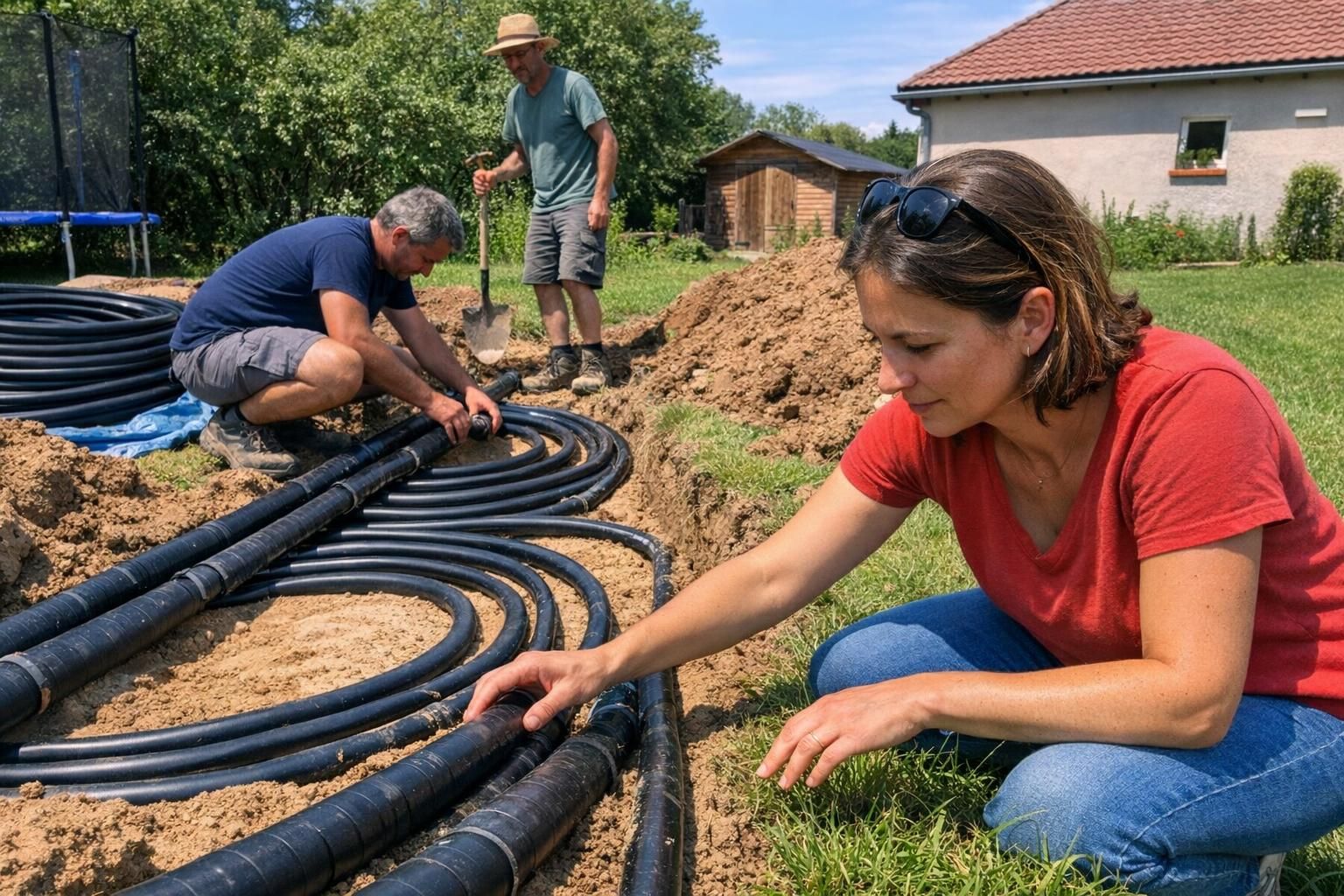

Le capteur horizontal

Les sondes sont enterrées entre 1,2 et 1,5 mètres de profondeur dans le sol en une seule couche et posées comme un serpentin au sol.
Le dimensionnement du capteur est fonction de la puissance de la PAC (pompe à chaleur) et de la nature du sol.
Ce système contraignant est de moins en moins utilisé.
Coefficient de performance : 4,5 (fluide primaire 0°, eau 35°c).

Le capteur vertical

La pompe à chaleur eau glycolée/eau utilise la chaleur emmagasinée dans le sol. Contrairement au capteur horizontal, la température soutirée du sol est constante (12° à - 60 mètres). Les sondes géothermiques verticales d'une longueur de 65 à 100 mètres sont disposées dans un ou plusieurs puits de forage. Elle ne nécessite que peu de surface au sol = 16 cm de ø.
La PAC est donc indépendante de la température extérieure et assure sans problème la totalité du chauffage.
Ce système est de plus en plus utilisé, son mode de fonctionnement lui permet d'atteindre un cop plus élevé (cop jusqu'à 6,5. Fluide primaire 10°C, eau 35°C). Cette solution convient aussi bien pour une maison individuelle que pour un groupe de logement.
